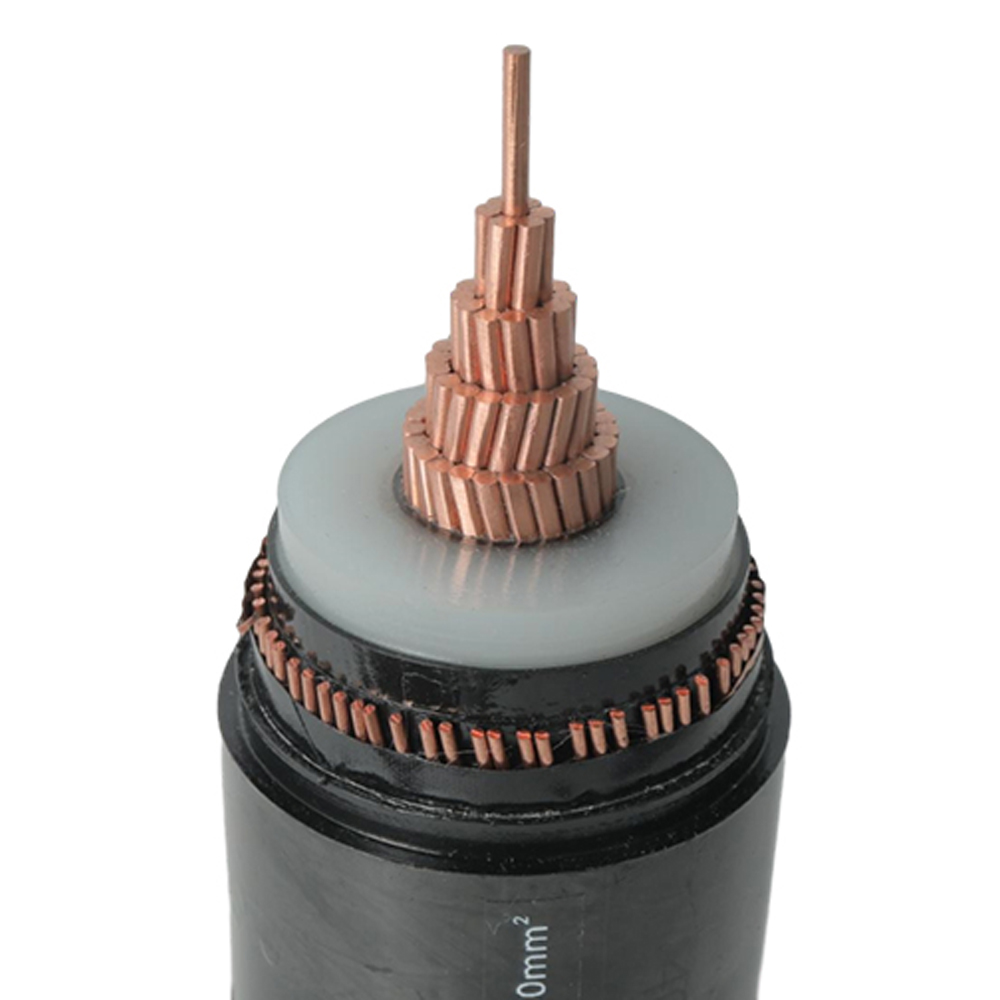

38/66(72.5)KV-HOCHSPANNUNGS-XLPE-ISOLATIONS-STROMKABEL

1.Leiter-Kreisförmiger verseilter, verdichteter Leiter (≤800mm2), Dirigent bei Milliken (>800 mm2)

2.Leitersieb - Super glatte halbleitende Verbindung

3.Isolierung-Super sauber Vernetztes Polyethylen (XLPE)

4.Isolierung Sieb - Super glatte halbleitende Verbindung

5.Halbleitfähige Einbettung: Halbleitendes Klebeband

6. Metallische Schicht - gewellte Aluminiumhülle oder Bleihülle oder laminiertes Aluminiumband

7.Korrosionsschutzbeschichtung-Kabelasphalt

8.Außenmantel - Polyvinylchlorid-Verbindung (PVC) oder Polyethylen (PE)

9.Leitfähige Schicht-Graphit

10.Optionaler Kupferdrahtschirm, Metalldraht gepanzert.

Spezifikation

Tisch 1 CU(AL)XLPE/CAS/PVC(HDPE)

Nominal CSA mm2	Ca.. Dirigent diameter Mm	Nominal Insulation Thickness Mm	Outer Sheath thickness Mm	Ca.. Cable diameter Mm	Ca.. Gewicht des Kabels kg/km
Nominal CSA mm2	Ca.. Dirigent diameter Mm	Nominal Insulation Thickness Mm	Outer Sheath thickness Mm	Ca.. Cable diameter Mm	CU	AL
95	11.6	13.0	4.0	69.1	4671	3935
120	13.0	13.0	4.0	70.5	5017	4128
150	14.4	13.0	4.0	71.9	5392	4334
185	16.1	13.0	4.0	74.7	5910	4629
240	18.4	12.0	4.0	75.3	6504	4866
300	20.6	12.0	4.0	77.5	7228	5235
400	23.4	12.0	4.0	80.3	8237	5725
500	26.6	12.0	4.0	83.5	9485	6271
630	30.0	12.0	4.0	86.9	11015	6939
800	34.0	12.0	4.0	90.9	12954	7729
800(SM)	35.6	12.0	4.0	93.5	13216	8043
1000(SM)	39.7	12.0	4.5	99.5	15684	9220
1200(SM)	42.8	12.0	4.5	102.5	17457	9948
1400(SM)	46.4	12.0	4.5	106.0	19594	10803
1600(SM)	49.2	12.0	4.5	109.2	21633	11622
