Cu / XLPE / CAS / PVC 132kv Stromkabel 110kv 220kv 230kv China Hochspannungsisoliertes unterirdisches Stromkabel

Die Spannungsklasse beträgt bis zu 220 kV, Querschnittsfläche kann bis zu 2500 Quadratmillimeter (Kupfer- oder Aluminiumleiter). Die Langzeitbetriebstemperatur des Leiters beträgt 90 Grad. Im Kurzschluss, Die höchste Temperatur des Leiters sollte nicht mehr als 250 Grad.

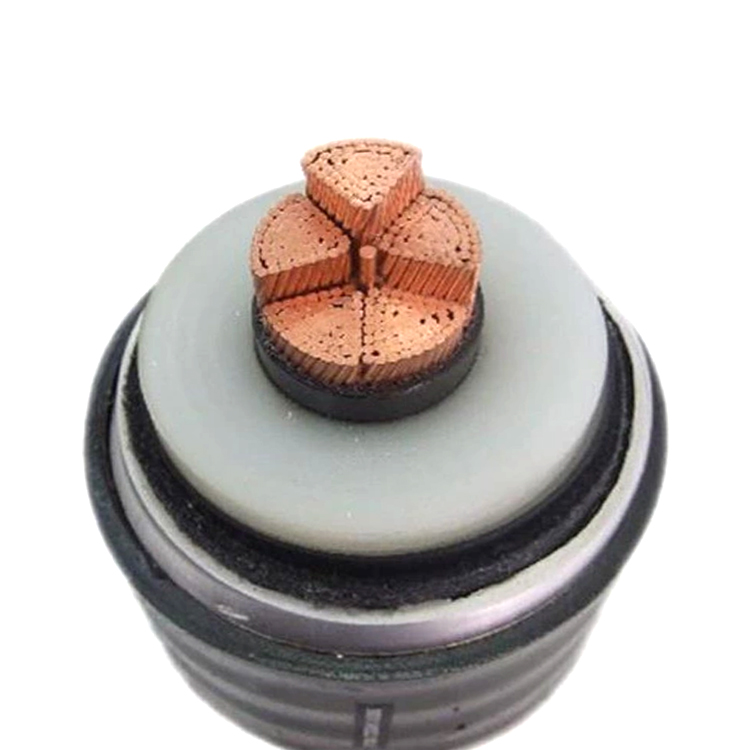

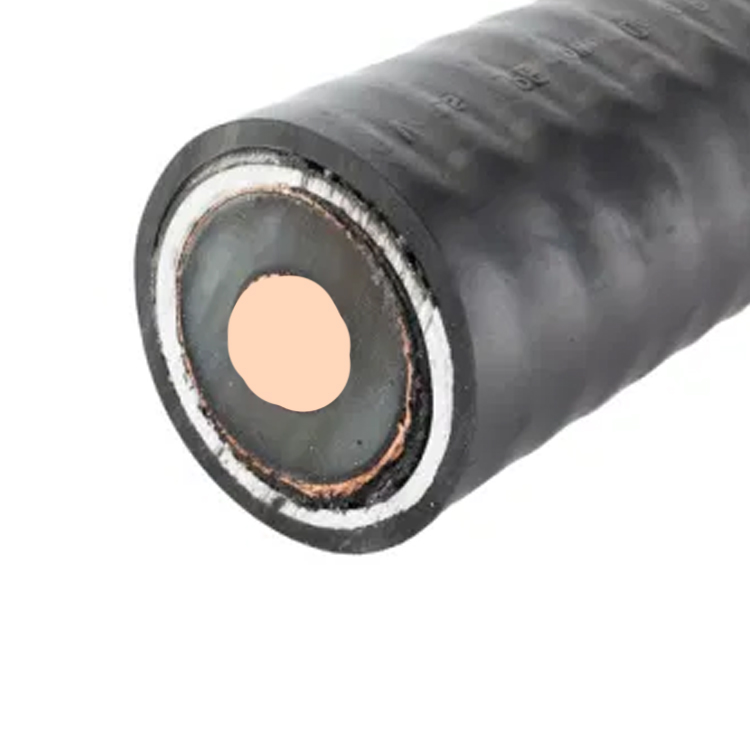

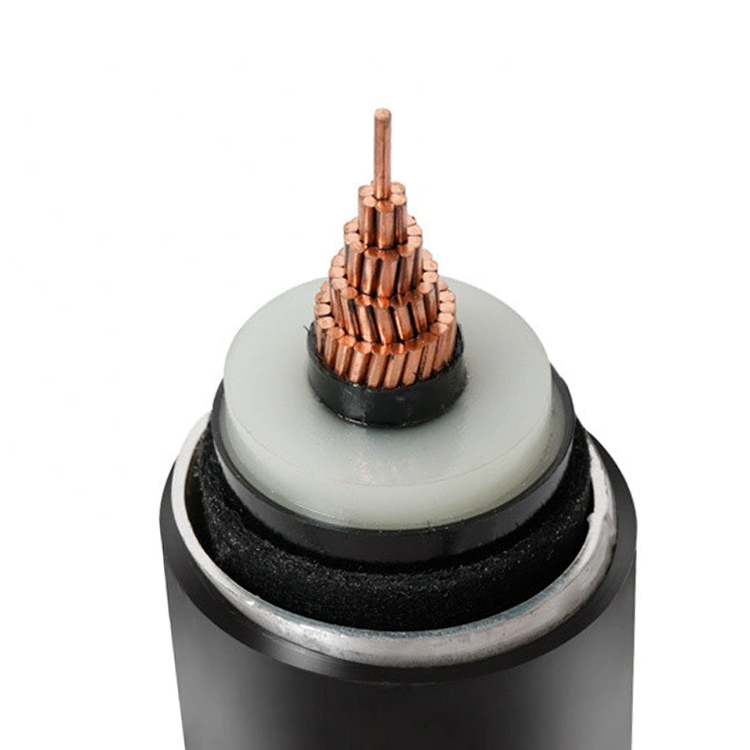

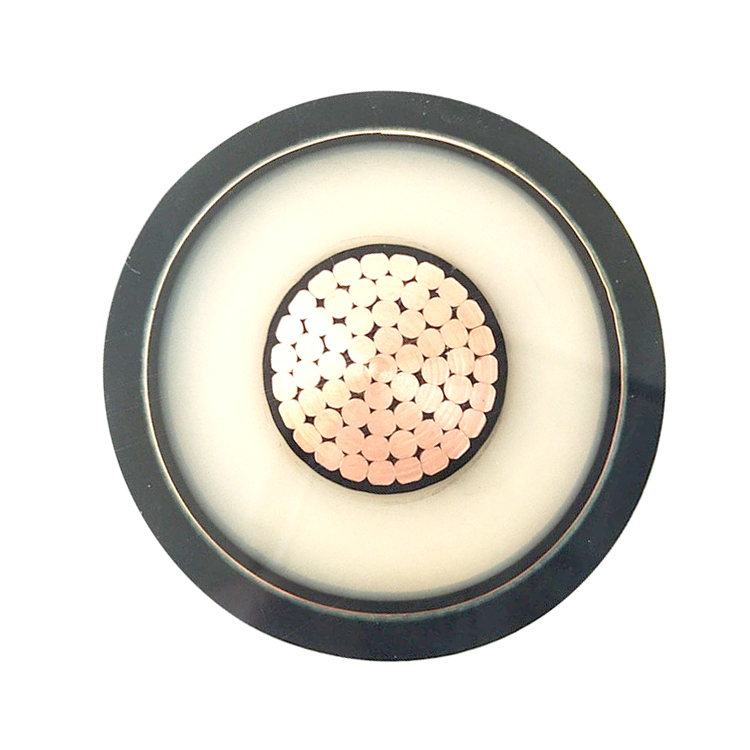

Kurzer Aufbau:

Einzelner Kern

Kupfer- oder Aluminiumleiter

Leiterschirm

XLPE-Isolierung

Isolationsschirm

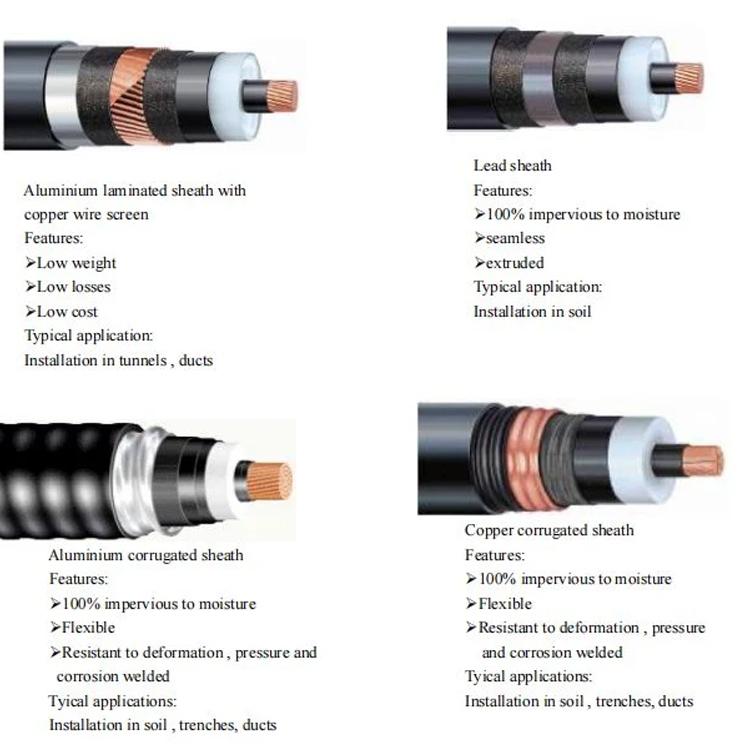

Corugation Aluminiummantel

PVC- oder PE-Mantel

Bedingungen für die Verlegung

Zum Liegen unter der Erde mit großen Höhenunterschieden, in der Lage sein, äußere mechanische Kräfte und moderate Zugkräfte zu ertragen

Modell		Artikel
Kupferkern	Aluminiumkern
YJLW02	YJLLW02	XLPE-isolierter Aluminium-Wellmantel oder Schweiß-Aluminium-Wellmantel PCV-Mantel-Stromkabel
YJLW03	YJLLW03	XLPE-isolierter Aluminium-Wellmantel oder Schweiß-Wellrohr-Aluminiummantel PE-Mantel-Stromkabel
YJLW02-Z	YJLLW02-Z	XLPE-isolierter Aluminium-Wellmantel oder Schweiß-Wellmantel aus Aluminium-PVC in Längsrichtung
		Stromkabel mit Wassersperre
YJLW03-Z	YJLLW03-Z	XLPE isolierter Aluminium-Wellmantel oder Schweiß-Aluminium-Wellmantel PVC-Mantel in Längsrichtung
		Stromkabel mit Wassersperre
